Prese di fondo di ghisa, flangiate PN 10

Valvotubi foot strainer without valve art.105
genera pdf
Articolo: 105
Flange: UNI EN 1092-2 PN 10
DIN 3247 Installazione: all’inizio della condotta di aspirazione
CAMPI DI APPLICAZIONE ° Ogni qualvolta si renda necessario filtrare acqua in aspirazione

Verniciatura epossidica idonea all'utilizzo su acque potabili.

Le prese di fondo, posizionate all’inizio della condotta di aspirazione, sono adatte a filtrare qualsiasi impurità presente nella tubazione. Il cestello è costruito in acciaio inox 304, la perforazione è di 8mm.



Materiali
corpo  ghisa grigia GG25, EN-GJL-250
cestello  acciaio inox 304
verniciatura  epossidica

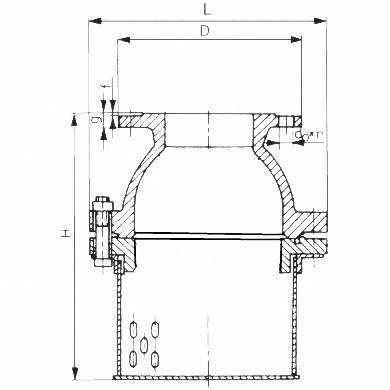

DN L mm. H mm. D mm. Peso kg.
 40  170  137  150  5
 50  180  157  165  5
 65  200  172  185  7
 80  240  186  200  10
 100  270  245  220  15
 125  310  263  250  20
 150  360  343  285  29
 200  440  421  340  42
 250  520  469  395  71
 300  570  609  445  105
