Le valvole a saracinesca di acciaio sono prodotte secondo gli standard API, ANSI, ASME, per applicazioni industriali. Le valvole a saracinesca in acciaio sono costruite con: vite esterna, cappello bullonato, cuneo flessibile o solido, contro tenuta sullo stelo saliente. I materiali standard di produzione sono acciaio fuso A216WCB/F6, sono disponibili altre versioni di materiali e di trim. Le valvole a saracinesca in acciaio flangiate ANSI sono manovrate con volantino, a richiesta con riduttore manuale o attuatore elettrico.
| corpo-cappello | acciaio fuso A216WCB, GP240GH+N |
|---|---|
| asta | A182 F6 |
| sede corpo | A182 F6 |
| sede cuneo | A182 F6 |
| baderna | grafite |
| guarnizione | grafite |
| verniciatura | alto polietilene clorurato HCPE |

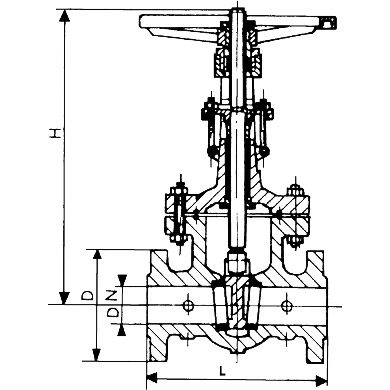

| DN | L mm. | H mm. | D mm. | Peso kg. |
|---|---|---|---|---|
| 2" | 216 | 380 | 165 | 29 |
| 3" | 283 | 480 | 210 | 54 |
| 4" | 305 | 540 | 254 | 74 |
| 6" | 403 | 675 | 318 | 145 |
| 8" | 419 | 870 | 381 | 210 |
| 10" | 457 | 985 | 445 | 369 |
| 12" | 502 | 1200 | 521 | 474 |
| 14" | 762 | 1350 | 583 | 749 |
| 16" | 838 | 1460 | 648 | 902 |
| 18" | 914 | 1630 | 711 | 1192 |
| 20" | 991 | 1800 | 775 | 1558 |
| 24" | 1143 | 2150 | 914 | 2550 |
| Pressione di prova | Test pneumatico | ||||
| corpo | sedi | ||||
| bars | psig | bars | psig | bars | psig |
| 78 | 1130 | 58 | 840 | ≥ 5,6 | ≥ 80 |
