Giunti di smontaggio a 3 flange, flangiati PN 64

Valvotubi Ind. dismantling joint PN 64 art.20044
genera pdf
Articolo: 20044
Flange: UNI EN 1092-2 PN 64
Installazione: orizzontale / verticale
CAMPI DI APPLICAZIONE • Impianti di distribuzione acque • Industria • Impianti di irrigazione ° Stazioni di pompaggio • Impianti di trattamento acque • Centrali idroelettriche • Serbatoi • Fognature

Verniciatura epossidica idonea all'utilizzo su acque potabili.

I giunti di smontaggio a tre flange sono utilizzati per l’installazione delle valvole sulle tubazioni. La costruzione telescopica dei giunti di smontaggio consente di variare la lunghezza del giunto stesso, facilitandone il montaggio e la rimozione. Il corpo del giunto è in ghisa sferoidale o in acciaio, rivestito con resine epossidiche, la guarnizione in gomma NBR, bulloni e tiranti in acciaio zincato.



Materiali
corpo acciaio P 245 GH
tiranti acciaio zincato
guarnizione gomma
verniciatura epossidica

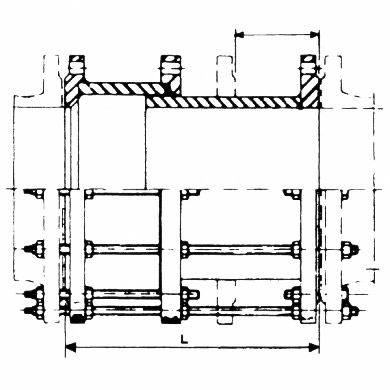

DN L MAX mm. L MIN mm. C mm. Peso kg.
80 240 190 50 80
100 250 200 50 100
125 250 200 50 100
150 260 210 50 150
200 260 210 50 200
250 280 230 50 300
300 280 230 50 358
350 300 250 50 400
400 310 260 50 458
450 310 260 50 500
500 320 270 50 600
600 350 310 50 700
