Flange: UNI EN 1092-2 PN 10
Design: DIN 3352 Scartamento: EN 558-1, serie 14. DIN 3202 F4
Installazione: orizzontale / verticale
CAMPI DI APPLICAZIONE • Impianti antincendio • Zuccherifici • Industria

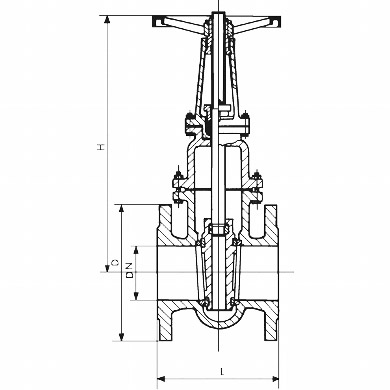

- Fig. 8: sedi in ottone
- Fig. 9: sedi in acciaio inox AISI 304
Le valvole a saracinesca a sede metallica di ghisa a vite esterna sono ideali per gli impianti in cui si rende necessario vedere se la valvola è aperta o chiusa. A corpo piatto e a vite esterna, le valvole a saracinesca a sede metallica sono ampiamente diffuse per il loro utilizzo in impianti industriali. Manovrabili con volantino.
| corpo - cappello | ghisa grigia GG25, EN-GJL-250 |
|---|---|
| cuneo | ghisa grigia GG25, EN-GJL-250 |
| volantino | ghisa grigia GG25, EN-GJL-250 |
| asta | ottone / acciaio inox X20 CR13 |
| anelli di tenuta corpo e cuneo | ottone / AISI 304 |
| baderna | grafitata / o ring |
| guarnizione corpo - cappello | esente amianto |
| verniciatura | polivinilica |
| DN | L mm. | H mm. | D mm. | Peso kg. |
|---|---|---|---|---|
| 40 | 140 | 265 | 150 | 14 |
| 50 | 150 | 275 | 165 | 18 |
| 65 | 170 | 335 | 185 | 23 |
| 80 | 180 | 355 | 200 | 30 |
| 100 | 190 | 400 | 220 | 36 |
| 125 | 200 | 495 | 250 | 53 |
| 150 | 210 | 585 | 285 | 64 |
| 200 | 230 | 700 | 340 | 102 |
| 250 | 250 | 830 | 395 | 141 |
| 300 | 270 | 960 | 445 | 187 |
| 350 | 290 | 1320 | 505 | 230 |
| 400 | 310 | 1470 | 565 | 342 |
| DN | Pressione nominale | Pressione di prova MPa | Massima pressione MPa | ||
| mm | BAR | corpo | sedi | 120°C | 150°C |
| 40 - 400 | 10 | 1,5 | 1,1 | 0,8 | 0,5 |
