Articolo: CV400X
Flange: UNI EN 1092-2 PN 10, PN 16, PN 25
Installazione: orizzontale
CAMPI DI APPLICAZIONE: ° impianti civili ed industriali ° impianti di distribuzione delle acque
Verniciatura epossidica idonea all'utilizzo su acque potabili.
Questa valvola di regolazione della portata utilizza una valvola pilota molto accurata ed è idonea sia per il controllo della portata che per quello della pressione, per mantenere il flusso prestabilito, limitare sovraccarichi di flusso o di pressione a monte, mentre la portata in uscita rimarrà invariata, anche qualora dovesse cambiare la pressione della valvola principale a valle. Valvola di alta precisione, di facile installazione e lunga durata.
Materiali
| corpo - cappello - disco |
ghisa sferoidale GGG40, EN-GJS-400 |
| asta |
2Cr13 |
| sede |
2Cr13 |
| o ring |
NBR |
| diaframma |
gomma rinforzata con nylon |
| molla |
acciaio inossidabile |
| valvola a sfera |
lega di rame |
| verniciatura |
epossidica |

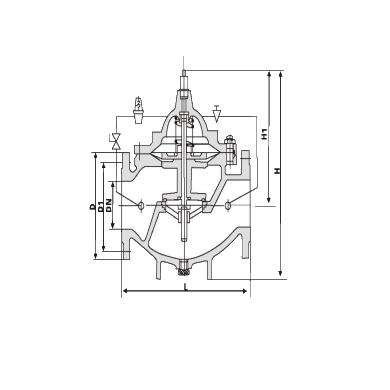

| DN |
L mm |
PN 16 |
H mm |
H1 mm |
|
|
D mm |
D1 mm |
|
|
| 50 |
203 |
160 |
125 |
395 |
278 |
| 65 |
235 |
180 |
145 |
405 |
298 |
| 80 |
285 |
195 |
160 |
430 |
313 |
| 100 |
360 |
215 |
180 |
510 |
350 |
| 125 |
400 |
245 |
210 |
560 |
365 |
| 150 |
455 |
280 |
240 |
585 |
420 |
| 200 |
585 |
335 |
295 |
675 |
450 |
| 250 |
650 |
405 |
355 |
730 |
470 |
| 300 |
800 |
460 |
410 |
760 |
490 |
| 350 |
860 |
520 |
470 |
840 |
526 |
| 400 |
915 |
580 |
525 |
910 |
570 |
| 450 |
980 |
640 |
585 |
1030 |
610 |
| 500 |
1075 |
705 |
650 |
1135 |
665 |
