CORPO OVALE VITE ESTERNA

|

Articolo

12, 18

Valvole a saracinesca a corpo ovale sede metallica di ghisa a vite esterna PN 10 e 16

Controllo visivo della posizione per impianti industriali e antincendio

La configurazione a corpo ovale e vite esterna rende queste valvole a saracinesca in ghisa a sede metallica particolarmente indicate per gli impianti in cui è importante conoscere visivamente la posizione di apertura o chiusura.

Disponibili nelle versioni PN 10 e PN 16, sono utilizzate per l’intercettazione dei flussi negli impianti industriali e antincendio, con pressioni nominali fino a 16 bar.
La manovra avviene tramite volantino.

Specifiche tecniche

  • Design: DIN 3352
  • Scartamento: EN 558-1, serie 15 – DIN 3202 F5
  • Installazione: Orizzontale / verticale
  • Campi di applicazione: Industria, impianti antincendio
  • Fig. 12: Flangiata UNI EN 1092-2 PN 10
  • Fig. 18: Flangiata UNI EN 1092-2 PN 16

Caratteristiche dei materiali

  • Corpo – cappello: Ghisa grigia GG25, EN-GJL-250
  • Cuneo: Ghisa grigia GG25, EN-GJL-250
  • Volantino: Ghisa grigia GG25, EN-GJL-250
  • Asta: Ottone / acciaio inox X20 CR13
  • Anelli di tenuta corpo e cuneo: Ottone
  • Baderna: Grafitata / O-ring
  • Guarnizione corpo – cappello: Esente amianto
  • Verniciatura: Polivinilica

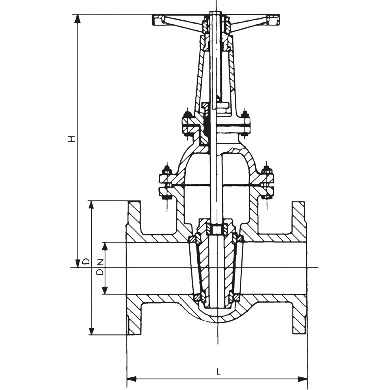

DN L mm. H mm. D mm. Peso kg.
40 240 265 150 15
50 250 275 165 20
65 270 335 185 26
80 280 380 200 31
100 300 435 220 40
125 325 495 250 65
150 350 585 285 83
200 400 710 340 116
250 450 830 395/405 177
300 500 1340 445/460 271
350 550 1580 505/520 355
400 600 1494 565/580 465
450 650 1615 615/640 675
500 700 1850 620/715 970
600 800 2140 780/840 1110
DN Pressione nominale Pressione di prova MPa Massima pressione MPa
mm BAR corpo sedi 120°C 150°C
40-600 fig 12 10 1,5 1,1 0,8 0,5
40-600 fig 18 16 2,4 17,6 1,4 0,8
