Articolo: 1501
Design e costruzione: API 600, API 6D
Scartamento: ASME / ANSI B16.10
Connessioni e dimensioni: ASME / ANSI B16.5, ASME / ANSI B 16.25
Flange: RF ANSI #150
Pressioni e temperature: ASME / ANSI B16.34
Prove e collaudo: API 598
- Fig. 1501A: corpo inox CF8M / trim 316
- Fig. 1501H: trim n.8 (sedi corpo stellitate)
Le valvole a saracinesca di acciaio sono prodotte secondo gli standard API, ANSI, ASME, per applicazioni industriali. Le valvole a saracinesca in acciaio sono costruite con: vite esterna, cappello bullonato, cuneo flessibile o solido, contro tenuta sullo stelo saliente. I materiali standard di produzione sono acciaio fuso A216WCB/F6, sono disponibili altre versioni di materiali e di trim. Le valvole a saracinesca in acciaio flangiate ANSI sono manovrate con volantino, a richiesta con riduttore manuale o attuatore elettrico.
Materiali
| corpo - cappello |
acciaio fuso A216WCB, GP240GH+N |
| asta |
A182 F6 |
| sede corpo |
A182 F6 |
| sede cuneo |
A182 F6 |
| baderna |
grafite |
| guarnizione |
grafite |
| verniciatura |
alto polietilene clorurato HCPE |

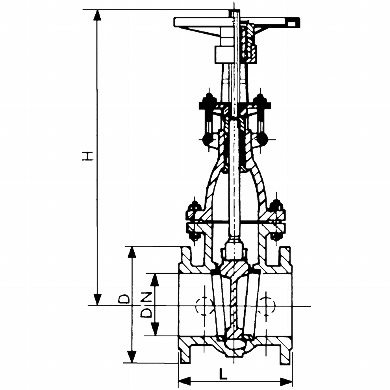

| DN |
L mm. |
H mm. |
D mm. |
Peso kg. |
| 2" |
178 |
320 |
152 |
23 |
| 3" |
203 |
400 |
190 |
39 |
| 4" |
229 |
470 |
228 |
53 |
| 6" |
267 |
650 |
279 |
84 |
| 8" |
292 |
800 |
342 |
144 |
| 10" |
330 |
1070 |
406 |
219 |
| 12" |
356 |
1200 |
482 |
317 |
| 14" |
381 |
1320 |
533 |
403 |
| 16" |
407 |
1450 |
596 |
457 |
| 18" |
432 |
1300 |
635 |
668 |
| 20" |
457 |
1780 |
698 |
894 |
| 24" |
508 |
2200 |
813 |
1150 |
| Pressione di prova |
Test pneumatico |
| corpo |
sedi |
| bars |
psig |
bars |
psig |
bars |
psig |
| 30 |
435 |
23 |
335 |
≥ 5,6 |
≥ 80 |
