Valvole saracinesche a ghigliottina PN 10

Valvotubi Ind. knife gate valve art.1903
genera pdf
Articolo: 1903

Foratura: EN 1092-2 PN 10
Design: EN 1171 Scartamento: EN 558-1, serie 20
Installazione: orizzontale / verticale
CAMPI DI APPLICAZIONE • Impianti di distribuzione ed idrici • Impianti di trattamento delle acque • Industria • Industria cartaria
• Sostanze dense
- Fig. 1906 con comando pneumatico
- Fig. 1908 con attuatore elettrico


Verniciatura epossidica idonea all'utilizzo su acque potabili.

Le valvole a ghigliottina sono costruite con corpo in ghisa e lama in acciaio inox AISI 304. Con design concentrico di tipo wafer, queste saracinesche a ghigliottina possono essere installate in qualsiasi posizione, ma seguono il flusso in maniera monodirezionale. Le saracinesche a ghigliottina garantiscono un passaggio totale e l’assenza di perdite di carico e sono idonee anche per sostanze dense e con particelle. In esecuzione standard con volantino, possono essere manovrate a richiesta con operatore pneumatico o attuatore elettrico.

Materiali
corpo ghisa grigia GG25, EN-GJL-250
lama acciaio inox AISI 304
volantino ghisa grigia GG25, EN-GJL-250
asta acciaio inox AISI 304
tubo di protezione acciaio
verniciatura epossidica

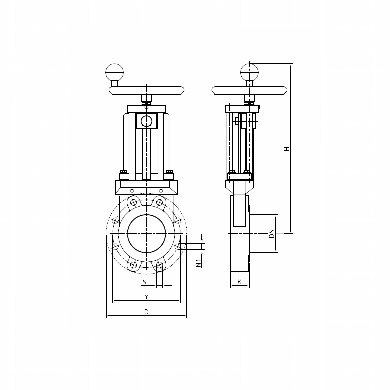

DN K mm. Y mm. H mm. D mm. Peso kg.
50 45 125 370 165 8
65 45 145 405 185 10
80 45 160 435 200 11
100 50 180 445 220 12
125 50 210 480 250 17
150 55 240 535 285 21
200 60 295 660 340 38
250 60 350 765 395 52
300 60 400 880 445 63
350 70 460 970 505 115
400 90 515 1085 565 145
450 110 565 1180 615 186
500 110 620 1300 670 221
600 110 725 1500 780 300
700 110 840 1700 895 400
800 115 950 1900 1015 600
900 130 1050 2500 1115 650
1000 130 1160 2700 1230 820
DN Pressione Max. di esercizio Temperatura
50-150 < 10 Bar < 100°C
200 < 8 Bar < 100°C
250 < 6 Bar < 100°C
300 < 5 Bar < 100°C
350 < 4 Bar < 100°C
400 < 3 Bar < 100°C
450 < 2,5 Bar < 100°C
500 < 2 Bar < 100°C
600 < 1,5 Bar < 100°C
700-1000 < 1 Bar < 100°C
