Giunti di smontaggio a 3 flange, flangiati PN 25

Valvotubi Ind. dismantling joint PN 40 art.20043
genera pdf
Articolo: 20042
Flange:UNI EN 1092-2 PN 25
Installazione: orizzontale / verticale
CAMPI DI APPLICAZIONE • Impianti di distribuzione acque • Industria • Impianti di irrigazione • Stazioni di pompaggio • Impianti di depurazione • Centrali idroelettriche • Serbatoi • Fognature

Verniciatura epossidica idonea all'utilizzo su acque potabili.

I giunti di smontaggio a tre flange sono utilizzati per l’installazione delle valvole sulle tubazioni. La costruzione telescopica dei giunti di smontaggio consente di variare la lunghezza del giunto stesso, facilitandone il montaggio e la rimozione. Il corpo del giunto è in ghisa sferoidale o in acciaio, rivestito con resine epossidiche, la guarnizione in gomma NBR, bulloni e tiranti in acciaio zincato.



Materiali
corpo ghisa sferoidale GGG40, EN-GJS-400 (o acciaio)
guarnizione gomma
tiranti acciaio zincato
verniciatura epossidica

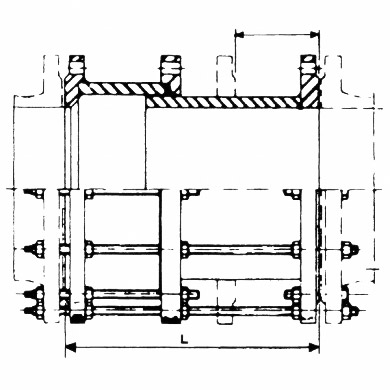

DN L MAX mm. L MIN mm. C mm. Peso kg.
80 210 180 30 25
100 220 190 30 26
125 220 190 30 41
150 230 200 30 58
200 230 200 30 100
250 250 220 30 110
300 250 220 30 142
350 270 240 30 207
400 280 250 30 265
450 280 250 30 241
500 300 270 30 373
600 320 290 30 527
700 340 310 30 662
800 360 330 30 873
900 380 350 30 950
1000 400 370 30 1338
1200 450 420 30 1670
1400 480 430 50 1968
1600 510 460 50 2500
1800 540 490 50 3500
2000 580 530 50 4150
