Valvole a saracinesca a corpo cilindrico vite esterna in acciaio PN 100

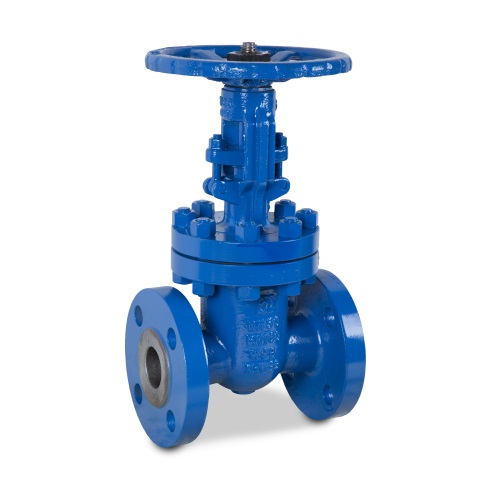

Valvotubi cast steel gate valve PN 100 fig. 3258
Articolo: 3258
Flange: UNI EN 1092-2 PN 100
Design: DIN 3352 Scartamento: EN 558-1, serie 26. DIN 3202 F7
Installazione: orizzontale / verticale
CAMPI DI APPLICAZIONE • Acqua • Vapore • Petrolio e raffinerie

Le valvole a saracinesca a corpo cilindrico vite esterna in acciaio sono utilizzate in svariate tipologie di impianti, tipicamente in impianti industriali con liquidi pericolosi o ad alte temperature, per pressioni fino a 100 bar. Le valvole a saracinesca a corpo ovale vite esterna sono in acciaio, con gli anelli di tenuta del corpo e del cuneo in acciaio inox. In esecuzione standard con volantino.



Materiali
corpo - cappello acciaio GS-C25, GP-240-GH
cuneo acciaio GS-C25, GP-240-GH
volantino acciaio GS-C25, GP-240-GH
asta  acciaio inox X20 CR13
sedi corpo e cuneo acciaio inox
baderna  grafite
guarnizione corpo-cappello  grafite
verniciatura polivinilica esternamente

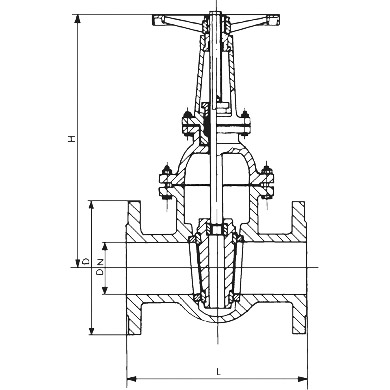

DN L mm. H mm. D mm. Peso kg.
 50  250  410  195  48
 65  290  520  220  70
 80  310  53  230  90
 100  350  600  265  125
 125  400  720  315  150
 150  450  770  355  210
 200  550  920  430  370
 250  650  1170  505  550
 300  750  1260  585  780
 350  850  1450  655  1000
 400  950  1600  715  1350
DN Pressione nominale Pressione di prova MPa Massima pressione MPa
mm BAR corpo sedi 150°C 400°C
50-400 100 15,0 11,0 8,56 5,78
