Filtri a “Y” in ghisa sferoidale flangiati PN 16

Valvotubi Y strainer art.416D
Articolo: 416D
Perforazione DN 25/80 0,8mm, DN 100/200 1,0mm, DN 250/400 1,6mm.
Flange: UNI EN 1092-2 PN 16
Scartamento: EN 558-1 serie 1, DIN 3202 F1 Installazione: in qualsiasi posizione
CAMPI DI APPLICAZIONE ° Impianti di distribuzione acque ° Acque potabili ° Impianti di depurazione / trattamento ° Industria

- Fig. 416: corpo in ghisa GG25

- Fig. 416A: corpo in acciaio inox CF8M, cestello acciaio inox 316

Verniciatura: epossidica idonea alla normativa per l'utilizzo su acque destinate al consumo umano D.M. 174/2004

I filtri a “Y” in ghisa sferoidale sono adatti a raccogliere e trattenere qualsiasi impurità presente nella tubazione. Il cestello filtrante, costruito in acciaio inox 304, è estraibile. Il coperchio è provvisto di un foro di scarico per la pulizia del filtro.



Materiali
corpo  ghisa sferoidale GGG50. EN-GJS-500
cappello  ghisa sferoidale GGG50. EN-GJS-500
cestello  acciaio inox 304
guarnizione  esente amianto
verniciatura epossidica 250 mcr

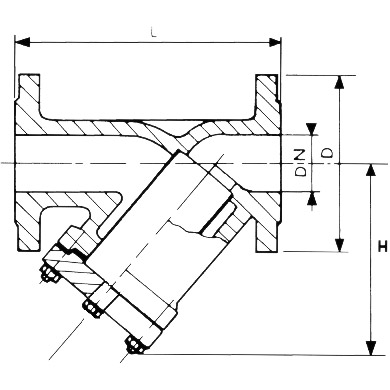

DN L mm. H mm. D mm. Peso kg.
 15  130  70  95  2.5
 20  150  70  105  3.5
 25  160  86  115  4.5
 32  180  102  140  6.5
 40  200  108  150  7.5
 50  230  118  165  8.3
 65  290  141  185  17
 80  310  160  200  20
 100  350  190  220  25
 125  400  223  250  37.5
 150  480  295  285  56
 200  600  368  340  98
 250  730  515  405  139.5
 300  850  560  460  208.5
 350  980  620  520  250
 400 1100  710  580  310
450 1200 1100 640 480
500 1250 1230 715 580
600 1450 1500 840 694
700 1650 1640 910 970
800 1850 1750 1025 1200
900 2050 1845 1125 2000
1000 2250 2000 1255 2200
DN Pressione nominale Pressione di prova MPa Massima pressione MPa
mm BAR corpo sedi 120°C 200°C
15 - 400 16 2,4 1,76 1,6 1,3
