Filtri a “Y” in acciaio flangiati PN 40

Valvotubi Y strainer PN 40 art.440
Articolo: 440

Perforazione DN 25/80 0,8mm, DN 100/200 1,0mm, DN 250/400 1,6mm.
Flange: UNI EN 1092-2 PN 40
Scartamento: EN 558-1 serie 1, DIN 3202 F1
Installazione: in qualsiasi posizione
CAMPI DI APPLICAZIONE ° Impianti di distribuzione acque ° Acque potabili ° Impianti di depurazione / trattamento ° Industria

I filtri a “Y” di acciaio sono adatti a raccogliere e trattenere qualsiasi impurità presente nella tubazione. Il cestello filtrante, costruito in acciaio inox 304, è estraibile. Il coperchio è provvisto di un foro di scarico per la pulizia del filtro.

Materiali
corpo  acciaio GS-C 25, GP-240-GH
cappello  acciaio GS-C 25, GP-240-GH
cestello  acciaio inox 304
guarnizione  esente amianto
verniciatura polivinilica

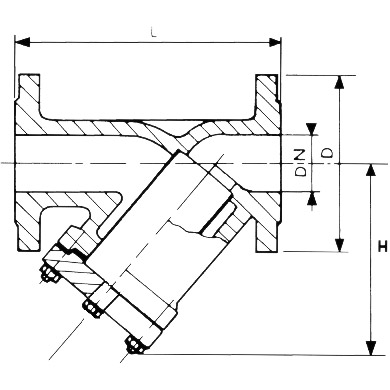

DN L mm. H mm. D mm. Peso kg.
 15  130  80  95  2.5
 20  150  85  105  3.5
 25  160  105  115  5
 32  180  110  140  6
 40  200  130  150  8.5
 50  230  140  165  12.6
 65  290  205  185  20.7
 80  310  225  200  27
 100  350  230  235  30.5
 125  400  280  270  42.5
 150  480  310  300  62.5
 200  600  400  375  175
 250  730  515  450  250
 300  850  570  515  262
 350  980  620  580  360
 400 1100 710  660  410
DN Pressione nominale Pressione di prova MPa Massima pressione MPa
mm BAR corpo sedi 120°C 400°C
15 - 400 40 6,0 4,4 4,0 2,1
