Valvole a farfalla a doppio eccentrico flangiate PN 25

Valvotubi double flanged double eccentric butterfly valve
Articolo: 5024
Flange: UNI EN 1092-2 PN 25
Scartamento: EN 558-1, serie 14. DIN 3202 F4 Design EN 593
Installazione: con albero in orizzontale
CAMPI DI APPLICAZIONE • Impianti di distribuzione acque • Acque potabili • Impianti di depurazione / trattamento

Verniciatura epossidica idonea all'utilizzo su acque potabili.

Le valvole a farfalla a doppio eccentrico flangiate sono impiegate nelle condotte per intercettare fluidi o per regolarne il flusso grazie al riduttore manuale che permette di fermare il disco in posizione intermedie. Queste valvole a farfalla flangiate con scartamento standard DIN 3202 F4 sono perfettamente intercambiabili alle valvole a saracinesca a corpo piatto, qualora ce ne fosse la necessità. Le valvole a farfalla a doppio eccentrico flangiate hanno corpo e disco di ghisa sferoidale GGG40-50, sede del corpo di bronzo, la tenuta sul disco in NBR. La tenuta è garantita in entrambe le direzioni, le sedi possono essere sostituite senza rimuovere le valvole dalla linea. Le valvole a farfalla hanno impiego su condotte di acqua irrigua o potabile, essendo verniciate con polveri epossidiche. Il riduttore è predisposto per la motorizzazione e permette l’applicazione di un attuatore elettrico asportando il solo volantino.

Materiali
corpo ghisa sferoidale GGG40-50, EN-GJS-400/500-15
disco ghisa sferoidale GGG40-50, EN-GJS-400/500-15
riduttore manuale ghisa grigia GG25, EN-GJL-250
volantino ghisa grigia GG25, EN-GJL-250
albero acciaio inox X 20 CR 13
anello di tenuta corpo acciaio inox 304
verniciatura epossidica 250 mcr min.

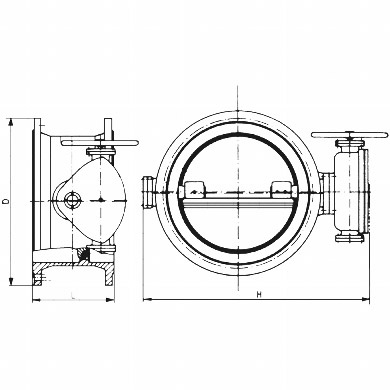

DN L mm. H mm. D mm. Peso kg.
 150  210  450  300  56
 200  230  533  360  89
 250  250  600  425  117
 300  270  715  485  146
 350  290  765  555  218
 400  310  850  620  238
 450  330  965  670  325
 500  350  1080  730  400
 600  390  1220  845  504
 700  430  1307  960  757
 800  470  1542  1085  1020
 900  510  1670  1185  1350
 1000  550  1770  1320  1790
 1200  630  1962  1530  2690
 1400  710  2230  1755  3200
 1600  790  2510  1930  3800
DN Pressione nominale Pressione di prova MPa Massima pressione MPa
mm BAR corpo sedi 80°C
150-1600 25 3,75 2,75 2,5
