Articolo: 5163
Flange: BS EN 1092-2 PN 16
Design: DIN 3352 Scartamento: BS 5163, EN 558-2 R3
Installazione: orizzontale
CAMPI DI APPLICAZIONE • Impianti di distribuzione ed idrici • Acque potabili • Impianti anti-incendio • Impianti di trattamento delle acque
Verniciatura epossidica idonea all'utilizzo su acque potabili.
Queste valvole sono adatte per l’impiego per acque potabili, essendo rivestite internamente ed esternamente con verniciatura epossidica, non tossica ed idonea per acque potabili. Questo tipo di valvole a saracinesca è a vite interna, stelo rotante non saliente in acciaio inox AISI420, cuneo vulcanizzato EPDM e con rotaie di scorrimento sul corpo della valvola. Le valvole a saracinesca a cuneo gommato garantiscono un passaggio totale, senza perdite di carico e non necessitano manutenzione. Queste valvole in ghisa sferoidale possono essere installate sopra/sotto terra o in camere. Sono manovrabili con volantino, ma predisposte con flangia ISO 5210 F10/F14 per attuatore elettrico. Lo scartamento è secondo norme BS 5163.
Materiali
corpo - cappello |
ghisa sferoidale GGG40, EN-GJS-400 |
cuneo |
ghisa sferoidale GGG40, EN-GJS-400 riverstito EPDM |
volantino |
ghisa sferoidale GGG40, EN-GJS-400 |
asta |
acciaio inox X 20 CR 13 |
tenuta su albero |
EPDM |
guarnizione corpo-cappello |
EPDM |
verniciatura |
epossidica 250 mcr |

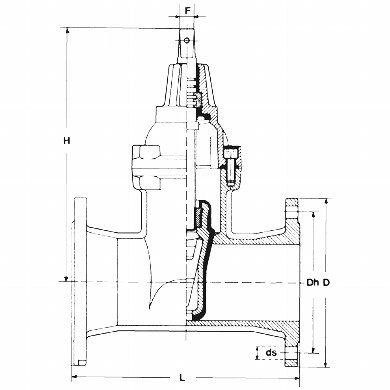

DN |
L mm. |
H mm. |
D mm. |
Peso kg. |
50 |
178 |
210 |
165 |
17 |
65 |
190 |
237 |
185 |
21 |
80 |
203 |
274 |
200 |
27 |
100 |
229 |
300 |
220 |
36 |
125 |
254 |
364 |
250 |
49 |
150 |
267 |
404 |
285 |
61 |
200 |
292 |
497 |
340 |
101 |
250 |
330 |
590 |
400 |
160 |
300 |
356 |
667 |
455 |
223 |
350 |
381 |
882 |
520 |
300 |
400 |
406 |
956 |
580 |
407 |
450 |
432 |
1027 |
640 |
565 |
500 |
457 |
1106 |
715 |
700 |
600 |
508 |
1258 |
840 |
900 |
DN |
Pressione nominale |
Pressione di prova MPa |
Massima pressione MPa |
mm |
BAR |
corpo |
sedi |
80°C |
50-600 |
16 |
2,4 |
1,76 |
1,46 |
