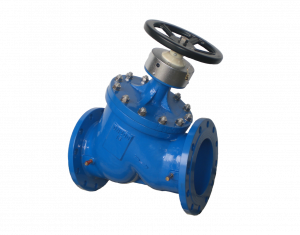

Valvole di bilanciamento flangiate PN 16

Articolo: 518
Flange: UNI EN 1092-2 PN 16
Installazione: verticale / orizzontale
CAMPI DI APPLICAZIONE • Impianti di riscaldamento/condizionamento • Acqua • Industria

Le valvole di bilanciamento hanno funzioni di regolazione ed intercettazione negli impianti di riscaldamento e condizionamento e in generale negli impianti di distribuzione finale dell’acqua. Sono valvole a vite interna che funzionano al meglio quando sono installate in posizione verticale, con la direzione del flusso come indicato dalla freccia sul corpo valvola. Le posizioni di regolazione sono leggibili sullo stelo sotto al volantino grazie ad un misuratore di apertura che permette di raggiungere la portata desiderata. Le valvole di bilanciamento consentono di trattare efficacemente la temperatura interna all’impianto nel caso dei tipici problemi sussistenti a impianti di riscaldamento-condizionamento.

Materiali
corpo ghisa sferoidale GGG40, EN GJS-400
coperchio ghisa sferoidale GGG40, EN GJS-400
volantino ghisa grigia GG25, EN-GJL-250 / plastica
stelo acciaio inox X 20 CR 13
anello di tenuta gomma
disco acciaio al carbonio
O ring viton
guarnizione corpo-cappello acciaio al carbonio
verniciatura polivinilica

DN L mm. H mm. D mm. Peso kg.
40 216 180 150 10
50 216 190 162 13
65 240 210 180 17.5
80 280 220 195 30
100 310 235 220 41
125 360 245 245 61
150 400 330 280 87
DN Pressione nominale Pressione di prova MPa Massima pressione di esercizio MPa
mm BAR corpo sedi 100°C
40 - 150 16 2,4 1,76 1,6
