Flange: UNI EN 1092-1 PN 10
Design: DIN 3352 Scartamento: EN 558-1, serie 14. DIN 3202 F4
Installazione: orizzontale (verticale possibile fino a DN 300)
CAMPI DI APPLICAZIONE • Impianti idrici • Impianti di trattamento delle acque • Industria
Le valvole a saracinesca a sede metallica di ghisa sono le valvole per acqua più semplici disponibili sul mercato. Con corpo piatto e a vite interna, le valvole a saracinesca a sede metallica sono ampiamente diffuse per il loro utilizzo. Le valvole a saracinesca a sede metallica di ghisa a vite interna possono essere installate sopra e sotto terra. In dotazione standard sono manovrabili con volantino, oppure a richiesta con cappellotto e chiave a T. Disponibile lo stesso modello in ghisa sferoidale.
| corpo - cappello - cuneo DN40/300 | ghisa grigia GG25, EN-GJL-250 |
|---|---|
| corpo - cappello - cuneo DN350/600 | ghisa sferoidale GGG40, EN-GJS-400 |
| volantino | ghisa grigia GG25, EN-GJL-250 |
| asta | acciaio inox X20 CR13 |
| anelli di tenuta corpo e cuneo | ottone |
| baderna | grafitata / o ring |
| guarnizione corpo - cappello | esente amianto |
| verniciatura | polivinilica |

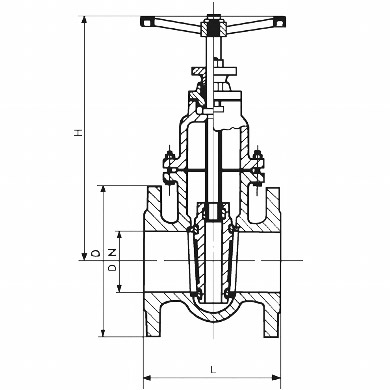

| DN | L mm. | H mm. | D mm. | Peso kg. |
|---|---|---|---|---|
| 40 | 140 | 180 | 150 | 10 |
| 50 | 150 | 205 | 165 | 11 |
| 65 | 170 | 220 | 185 | 13 |
| 80 | 180 | 245 | 200 | 17 |
| 100 | 190 | 293 | 220 | 23 |
| 125 | 200 | 352 | 250 | 32 |
| 150 | 210 | 398 | 285 | 43 |
| 200 | 230 | 477 | 340 | 71 |
| 250 | 250 | 570 | 395 | 98 |
| 300 | 270 | 650 | 445 | 145 |
| 350 | 290 | 860 | 505 | 229 |
| 400 | 310 | 935 | 565 | 298 |
| 500 | 350 | 1135 | 670 | 432 |
| 600 | 390 | 1305 | 780 | 630 |
| DN | Pressione nominale | Pressione di prova MPa | Massima pressione MPa | ||
| mm | BAR | corpo | sedi | 120°C | 150°C |
| 40 - 300 | 10 | 1,5 | 1,1 | 0,8 | 0,5 |
| 350 - 600 | 10 | 1,5 | 1,1 | 0,8 | 0,5 |
