Articolo: 700-707
Flange: UNI EN 1092-2 PN 10-16-25
Installazione: nei punti alti delle condotte
CAMPI DI APPLICAZIONE • Acquedotti • Impianti di irrigazione
- Fig. 700: flangiata PN 10 - 16
- Fig. 707: flangiata PN 25
Verniciatura epossidica idonea all'utilizzo su acque potabili.

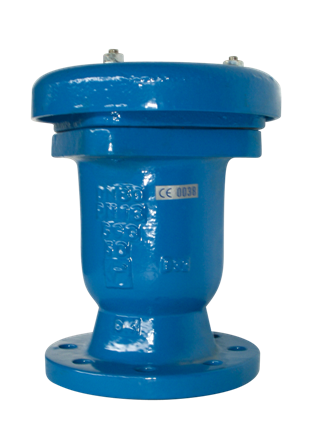

Lo sfiato automatico a semplice galleggiante è utilizzato per liberare le tubazioni da problemi rilevanti dall’aria nelle condotte. La pressione minima di tenuta sulla sede è 0,3 bar
Lo sfiato automatico a semplice galleggiante svolge due funzioni:
- Scaricare grosse quantità di aria durante il riempimento della tubazione
- Permettere l’introduzione di aria durante lo svuotamento della tubazione
Materiali
corpo |
ghisa sferoidale GGG40-50, EN-GJS-400/500 |
cappello |
ghisa sferoidale GGG40-50, EN-GJS-400/500 |
galleggiante |
ABS |
guarnizione corpo - cappello |
EPDM |
verniciatura |
epossidica |

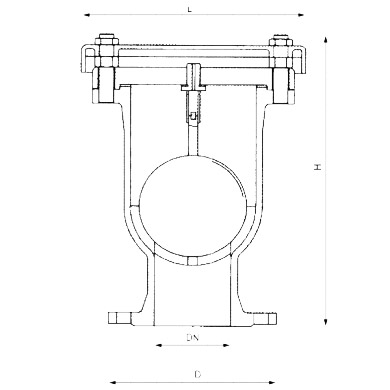

DN |
D mm. |
L mm. |
H mm. |
Peso kg. |
50 |
165 |
180 |
260 |
13 |
80 |
200 |
230 |
294 |
17 |
100 |
220 |
280 |
353 |
25 |
150 |
285 |
320 |
412 |
49 |
200 |
340 |
450 |
580 |
60 |
DN |
Pressione nominale |
Pressione di prova MPa |
Massima pressione MPa |
mm |
BAR |
corpo |
sedi |
40°C |
50-200 |
16 |
2,4 |
1,76 |
1,6 |
50-200 |
25 |
4,0 |
2,75 |
2,5 |
Diametro della tubazione |
Diametro dello sfiato |
< 200 mm |
DN 50 |
200 mm - 250 mm |
DN 80 |
300 mm - 500 mm |
DN 100 |
600 mm - 900 mm |
DN 150 |
1000 mm - 1200 mm |
DN 200 |
> 1200 mm |
DN 250 o 2 x DN 200 |
