Articolo: 706-712
Flange: UNI EN 1092-2 PN 16-25
Installazione: nei punti alti delle condotte
CAMPI DI APPLICAZIONE • Acquedotti • Impianti di irrigazione
- Fig. 706: flangiatura PN 16
- Fig 712: flangiatura PN 25
Verniciatura epossidica idonea all'utilizzo su acque potabili.

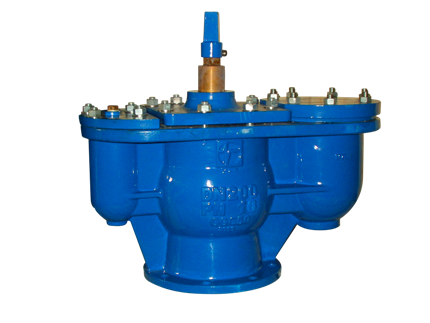

Lo sfiato automatico a doppio galleggiante con valvola integrata è utilizzato per liberare le tubazioni da problemi rilevanti dall’aria nelle condotte. Lo sfiato automatico a doppio galleggiante con valvola integrata permette di escludere lo sfiato dalla linea per effettuare manutezioni o per sostituire le sfere. La pressione minima di tenuta sulla sede è 0,3 bar.
Lo sfiato automatico a doppio galleggiante svolge tre funzioni:
- Scaricare grosse quantità di aria durante il riempimento della tubazione
- Scaricare piccole quantità di aria durante il normale funzionamento
- Permettere l’introduzione di aria durante lo svuotamento della tubazione
Materiali
| corpo |
ghisa sferoidale GGG40/50, EN-GJS-400/500 |
| coperchio |
ghisa sferoidale GGG40/50, EN-GJS-400/500 |
| sfere galleggianti |
ABS / NBR / acciaio inox AISI 304 |
| guarnizioni |
EPDM |
| verniciatura |
epossidica |

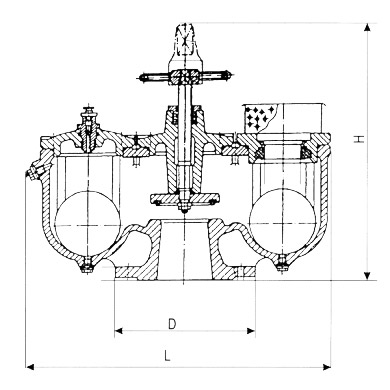

| DN |
L mm. |
H mm. |
D mm. |
Peso kg. |
| 50 |
290 |
415 |
165 |
22 |
| 65 |
290 |
415 |
185 |
30 |
| 80 |
290 |
425 |
200 |
30 |
| 100 |
530 |
480 |
220 |
52 |
| 150 |
656 |
515 |
285 |
109 |
| 200 |
790 |
615 |
340 |
196 |
| DN |
Pressione nominale |
Pressione di prova MPa |
Massima pressione MPa |
| mm |
BAR |
corpo |
sedi |
40°C |
| 50-200 |
16 |
2,4 |
1,76 |
1,6 |
| 50-200 |
25 |
4,0 |
2,75 |
2,5 |
| Diametro della tubazione |
Diametro dello sfiato |
| < 200 mm |
DN 50 |
| 200 mm - 250 mm |
DN 80 |
| 300 mm - 500 mm |
DN 100 |
| 600 mm - 900 mm |
DN 150 |
| 1000 mm - 1200 mm |
DN 200 |
| > 1200 mm |
DN 250 o 2 x DN 200 |
