Valvole a saracinesca in ghisa sferoidale con riduttore PN 16

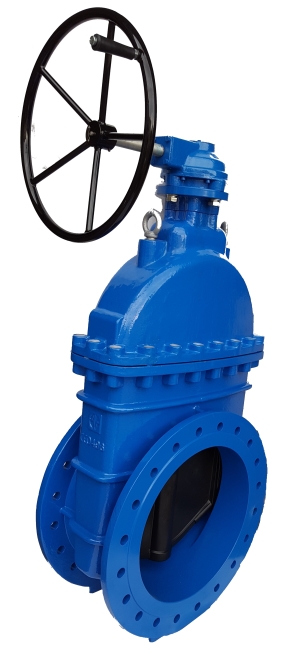

Valvotubi Ind. soft seated gate valve with reducing gear art.93R
Articolo: 93R DN350-600
Flange: UNI EN 1092-2 PN 10 - 16
Design: DIN 3352, EN 1074 1-2; Scartamento: EN 558-1, serie 14. DIN 3202 F4

Prove idrauliche: EN 12266-1
Installazione: verticale
CAMPI DI APPLICAZIONE • Impianti di distribuzione ed idrici • Acque potabili • Impianti anti-incendio • Impianti di trattamento delle acque

Verniciatura epossidica idonea all'utilizzo su acque potabili.

Le valvole a saracinesca a corpo piatto in ghisa sferoidale con cuneo rivestito in EPDM sono adatte all’impiego per acque potabili, essendo completamente rivestite con verniciatura a polvere epossidica. Questo tipo di valvole a saracinesca è a vite interna, stelo rotante non saliente in acciaio inox AISI420, cuneo vulcanizzato EPDM e con rotaie di scorrimento sul corpo della valvola. Le valvole a saracinesca a cuneo gommato garantiscono un passaggio totale, senza perdite di carico e col cuneo in elastomero non soggetto a corrosione, quindi non necessitano manutenzione. Eventualmente gli o-ring di tenuta sullo stelo della valvola possono essere sostituiti con la valvola in esercizio ed il cuneo completamente aperto. Queste valvole in ghisa sferoidale possono essere installate sopra/sotto terra o in camere. Queste valvole a saracinesca in ghisa sferoidale con cuneo gommato sono la versione della fig.93 con riduttore manuale, idonee per una pressione di esercizio fino a 16 bar. Sono predisposte con flangia ISO 5210 F10/F14 per attuatore elettrico.



Materiali
corpo - cappello ghisa sferoidale GGG40, EN-GJS-400-15
cuneo ghisa sferoidale GGG40, EN-GJS-400-15 riverstito EPDM
volantino ghisa grigia GG25, EN-GJL-250
asta acciaio inox X20 CR13
tenuta sull'albero o-ring
guarnizione corpo-cappello EPDM
verniciatura epossidica 250 mcr

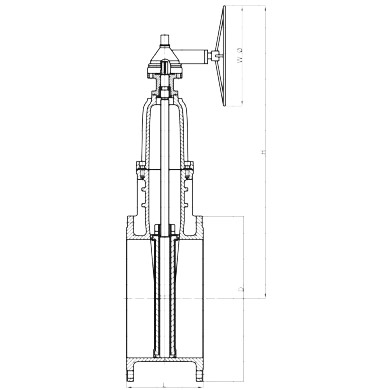

DN L mm. H mm. D mm. Peso kg.
350 290 762 520 260
400 310 836 580 300
450 330 957 640 400
500 350 1036 715 473
600 390 1188 840 600

DN Pressione nominale Pressione di prova MPa Massima pressione MPa
mm BAR corpo sedi 80°C
350-600 16 2,4 1,76 1,6
