CUNEO GOMMATO CON RIDUTTORE

|

Articolo

93R

Valvole a saracinesca in ghisa sferoidale con riduttore PN 10

Manovra manuale per grandi diametri nelle reti di distribuzione idrica

Pensate per le reti di distribuzione idrica che richiedono valvole a saracinesca di grandi diametri, queste saracinesche in ghisa sferoidale PN 10 con riduttore manuale riprendono la configurazione della Fig. 93, con corpo piatto, vite interna e cuneo gommato in EPDM.

Il corpo in ghisa GGG40 è protetto da verniciatura epossidica, idonea all’impiego con acqua potabile, mentre lo stelo rotante non saliente è realizzato in acciaio inox.
Le guide di scorrimento del cuneo e il passaggio totale contribuiscono a limitare le perdite di carico e le esigenze di manutenzione.

Gli O-ring dello stelo possono essere sostituiti con la valvola in esercizio e il cuneo completamente aperto.
Installabili sopra o sotto terra e in camere di manovra, le valvole sono predisposte con flangia ISO 5210 F10/F14 per attuatore elettrico.

Specifiche tecniche

  • Flange: UNI EN 1092-2 PN 10– PN 16
  • Design: DIN 3352, EN 1074-1 e EN 1074-2
  • Scartamento: EN 558-1, serie 14 – DIN 3202 F4
  • Prove idrauliche: EN 12266-1
  • Installazione: Verticale
  • Campi di applicazione: Impianti di distribuzione e reti idriche, acqua potabile, impianti antincendio, trattamento delle acque
  • Verniciatura: Epossidica, idonea all’utilizzo su acque potabili

Caratteristiche dei materiali

  • Corpo – cappello: Ghisa sferoidale GGG40, EN-GJS-400-15
  • Cuneo: Ghisa sferoidale GGG40, EN-GJS-400-15, rivestito in EPDM
  • Volantino: Ghisa grigia GG25, EN-GJL-250
  • Asta: Acciaio inox X20 CR13
  • Tenuta sull’albero: O-ring
  • Guarnizione corpo-cappello: EPDM
  • Verniciatura: Epossidica

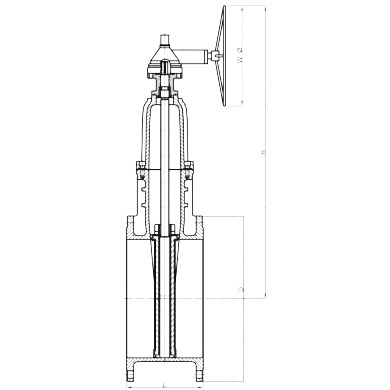

DN L mm. H mm. D mm. Peso kg.
 700  430  1510  910  1100
 800  470  1690  1025  1300
 900  510  1900  1125  1700
1000  550  2050  1255  2700
 1200  630  2425  1485  3200
DN Pressione nominale Pressione di prova MPa Massima pressione MPa
mm BAR corpo sedi 65°C
700-1200 10 1,5 1,1 1,0
